Kort antwoord: Het Ananda D16 display is het kleurenscherm op e-bikes met een Ananda-middenmotor. Je bedient het met vijf knoppen (aan/uit-MODE, +, –, licht en walk) en het toont snelheid, acculading, ondersteuningsstand (PAS) en eventuele foutcodes. Verschijnt er een foutcode zoals 21, 24, 25 of 30? Dan meldt het systeem een storing in de motor, controller, sensor, accu of bekabeling. Hieronder vind je de volledige handleiding én een overzicht van alle Ananda D16 foutcodes met oplossingen.
Deze gids geldt voor alle e-bikes met het Ananda D16 display, waaronder modellen van Puch, Altec, Keewee en Qivelo. Rijd je een specifiek model? Onderaan staan de doorlinks naar de model-specifieke foutcodeblogs.

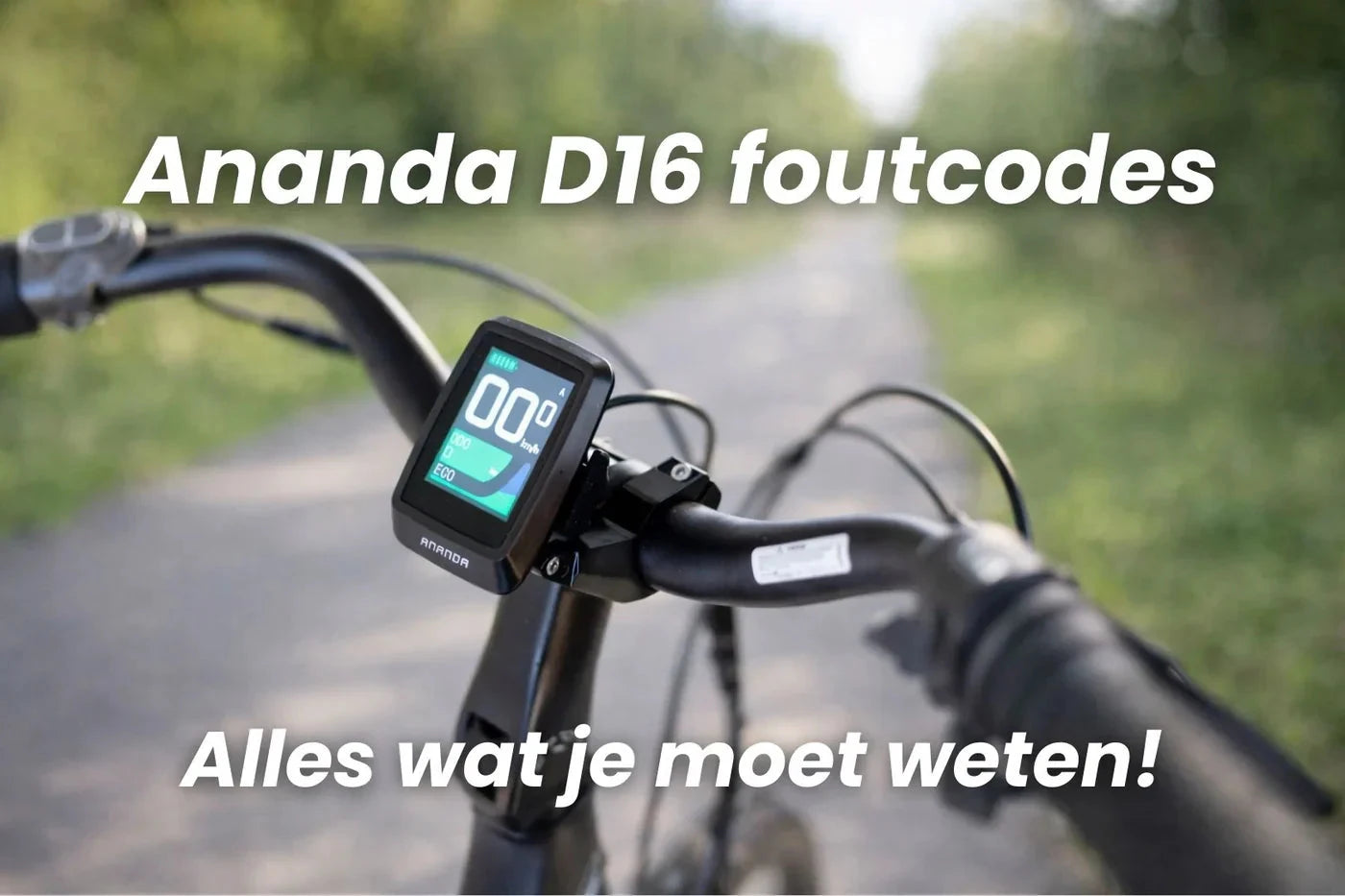

Wat is het Ananda D16 display?
Het Ananda D16 is een 2,4-inch TFT-kleurendisplay dat op het stuur van je e-bike zit en het centrale bedienings- en diagnosepunt van het Ananda-aandrijfsysteem vormt. Via het display regel je de trapondersteuning en lees je alle ritinformatie af.
- Scherm: 2,4" TFT-kleuren-LCD met automatische helderheidsregeling
- Waterdichtheid: IP66 (bestand tegen stof en spatwater)
- USB-lader: 5V / 1A om je telefoon onderweg bij te laden
- Accu's: geschikt voor 24V-, 36V- en 48V-systemen
- Norm: voldoet aan EN 15194 (de Europese e-bikenorm)
Het D16 wordt gebruikt op e-bikes en bakfietsen met een Ananda-middenmotor. Twijfel je of jouw fiets deze motor heeft, of speelt er een motorprobleem? Lees dan ook onze uitleg over Ananda middenmotor problemen.
Ananda D16 display bedienen: de knoppen uitgelegd
Het D16 werkt met een losse knoppenunit naast het scherm. Er zijn vijf knoppen:
- Aan/uit (MODE / Confirm): in- en uitschakelen, wisselen tussen ritgegevens en bevestigen in het menu
- Plus (+): ondersteuning omhoog
- Min (–): ondersteuning omlaag
- Licht: verlichting aan/uit
- Walk: wandelhulp (6 km/u)
Aan- en uitzetten
Houd de aan/uit-knop ongeveer 1 seconde ingedrukt om het display aan te zetten; je ziet dan eerst het "ANANDA"-opstartscherm. Houd de knop 2 seconden ingedrukt om uit te schakelen. Gebruik je de fiets een paar minuten niet, dan gaat het scherm automatisch in slaapstand; na 30 minuten schakelt het hele systeem uit. De automatische uitschakeltijd stel je zelf in (zie Instellingen).
Ondersteuning (PAS) instellen
Met de + en – knoppen kies je de trapondersteuning. Het D16 heeft 6 standen (0 t/m 5):
- 0 – OFF: geen ondersteuning
- 1 – ECO: zuinig, maximale actieradius
- 2 – TOUR en 3 – SPORT: comfortabel voor dagelijks gebruik
- 4 – TURBO en 5 – BOOST: maximale ondersteuning
Standaard start de fiets in stand 1. Hoe hoger de stand, hoe meer vermogen de motor levert — en hoe sneller de accu leegloopt.
Ritgegevens aflezen
Druk kort op de MODE-knop (de aan/uit-knop) om door de ritgegevens te bladeren: totaalteller (ODO), ritafstand, rittijd, maximale snelheid, gemiddelde snelheid, gemiddeld verbruik, motorvermogen en resterende actieradius.
Wandelhulp (6 km/u)
Houd de Walk-knop ingedrukt om de wandelhulp te activeren: de fiets rijdt dan zelf 6 km/u zodat je hem makkelijk naast je voortduwt. Laat je de knop los, dan stopt de functie. Gebruik de wandelhulp alleen bij het lopen, nooit tijdens het rijden.
Verlichting
Het D16 heeft een automatische lichtstand (standaard): een sensor schakelt de verlichting in zodra het donker wordt. Houd de licht-knop ingedrukt om te wisselen tussen automatisch en handmatig. In de handmatige stand zet je met een korte druk het licht aan of uit.
Acculading aflezen
Linksboven zie je de acculading als balk of als segmenten (0–5). Zakt de lading onder 20%, dan kleurt de indicatie rood; onder 10% gaat hij knipperen. Laad de accu dan zo snel mogelijk op.
USB opladen
Het D16 heeft een USB-uitgang (5V/1A). Sluit je apparaat aan terwijl het display uit staat en zet het display daarna aan, of houd in het hoofdscherm de +-knop ingedrukt om het opladen te starten.
Ananda D16 instellingen: het menu
Houd in het informatiescherm de + en – knoppen tegelijk ingedrukt om het instellingenmenu te openen. Blader met + en – en bevestig met de Confirm-knop (de aan/uit-knop). Houd Confirm lang ingedrukt om terug te keren naar het hoofdscherm. Je kunt onder andere instellen:
- Ritteller resetten (dagteller op 0)
- Helderheid: 20–100% of automatisch
- Snelheidseenheid: km/u of mph
- Verbruikseenheid: Ah of Wh
- Automatische uitschakeltijd: 5 t/m 30 minuten
- Bluetooth/draadloos: aan of uit (indien aanwezig)
- Fabrieksreset: alle gegevens terug naar de begininstellingen
- Informatie (alleen-lezen): firmware, serienummer, wieldiameter, accuspanning, laadcycli en accugezondheid (SOH)
Tip: pas geen systeemparameters aan die je niet kent. Ananda waarschuwt hier expliciet voor, omdat verkeerde instellingen storingen kunnen veroorzaken.
Ananda D16 display resetten
Resetten kan op twee manieren. Een ritteller-reset zet alleen je dagteller op nul (menu → Ritteller resetten → Ja). Een fabrieksreset (menu → Fabrieksreset → Ja) zet alle displayinstellingen terug naar de fabriekswaarden — handig als het display zich vreemd gedraagt. Blijft er een foutcode staan, dan lost een reset dat meestal niet op: de melding verdwijnt pas als de onderliggende storing is verholpen.
Ananda D16 display foutcodes: betekenis en oplossing
Een foutcode op het Ananda D16 verschijnt automatisch met een rood waarschuwingsteken zodra het systeem een storing detecteert in de motor, controller, sensoren, accu of bekabeling. De code verdwijnt pas als de oorzaak is weggenomen. Hieronder staan de officiële Ananda-foutcodes met hun betekenis.
| Code | Betekenis | Onderdeel |
|---|---|---|
| 05 | Controller oververhit | Controller |
| 06 | Motor oververhit | Motor |
| 08 | Communicatiefout met display | Display / kabel |
| 09 | Over- of onderspanning | Accu / controller |
| 10 | Koppelsensor (trapkracht) storing | Sensor |
| 21 | Stroom / motorfase abnormaal (overstroom) | Motor / controller |
| 22 | Gashendel (throttle) fout | Gashendel |
| 24 | Hall-signaalfout motor | Motor |
| 25 | Rem(sensor) abnormaal | Remsensor |
| 28 | Overige motor- / controllerstoring | Motor / controller |
| 30 | Communicatiefout (accu ↔ systeem) | Accu / kabel |
| 31 | Knop blijft hangen | Knoppenunit |
| 32 | Displayspanning abnormaal | Display |
| 33 | Zelftest display mislukt | Display |
| 34 | Wandelhulp-knop blijft hangen | Knoppenunit |
Let op: de exacte nummering kan per model en firmwareversie licht verschillen. Sommige e-bikes tonen tweecijferige codes (bijv. 21, 24, 25), andere de reeks 01–10. Twijfel je over een code? Raadpleeg dan je dealer of de handleiding van jouw specifieke model.
Wat kun je zelf controleren?
- Zet de fiets volledig uit en weer aan; een herstart lost tijdelijke meldingen op
- Controleer of alle stekkers tussen display, controller, motor en accu goed vastzitten
- Laat motor en controller afkoelen na zwaar of langdurig gebruik (codes 05/06)
- Bij een snelheidssensor-melding: controleer of de magneet op de spaak recht tegenover de sensor staat, op 7–23 mm afstand
- Gebruik nooit een hogedrukreiniger bij display, motor of connectoren
Blijft de foutcode terugkomen? De meeste Ananda-codes wijzen op een storing die een vakman moet verhelpen (vaak vervanging van controller, motor of kabel). Maak dan een afspraak bij een fietsspecialist. Nodig heb je zo nodig een nieuw e-bike display of andere e-bike onderdelen.
Ananda D16 display gaat niet aan?
Doet je display helemaal niets? Loop dan deze punten na: staat de accu aan en is die voldoende geladen? Zit de displaykabel goed vast en is die niet beschadigd? Een gebroken of losse kabel is de meest voorkomende oorzaak. Blijft het scherm zwart, dan is de kabel of het display waarschijnlijk defect en is vervanging nodig.
Kun je het Ananda D16 display aanpassen of opvoeren?
Dit leggen we alleen ter informatie uit: het aanpassen van systeemparameters om je e-bike sneller te maken (opvoeren) wordt door Ananda afgeraden en valt buiten de EN 15194-norm. Het laat je garantie vervallen, kan de motor en controller beschadigen en heeft juridische gevolgen. Een opgevoerde fatbike of e-bike geldt namelijk al snel als bromfiets, waarvoor kenteken-, verzekerings- en helmplicht gelden, en je fietsverzekering kan uitkering weigeren. Onze modellen worden daarom altijd rijklaar en begrensd op 25 km/u geleverd.
Veelgestelde vragen over het Ananda D16 display
Op welke fietsen zit het Ananda D16 display?
Het D16 zit op e-bikes en elektrische bakfietsen met een Ananda-middenmotor, waaronder modellen van Puch, Altec, Keewee en Qivelo. Bekijk het aanbod elektrische fietsen en elektrische bakfietsen.
Wat betekent een foutcode op mijn Ananda D16 display?
Een foutcode geeft aan waar het systeem een storing detecteert. Zo staat 21 voor een stroom-/motorfasefout, 24 voor een Hall-signaalfout, 25 voor een remsensorfout en 30 voor een communicatiefout. Zie de tabel hierboven voor het volledige overzicht.
Hoe zet ik het Ananda D16 display aan?
Zorg dat de accu aanstaat en houd de aan/uit-knop op de knoppenunit ongeveer 1 seconde ingedrukt. Je ziet dan het ANANDA-opstartscherm.
Hoe reset ik het Ananda D16 display?
Open het menu (+ en – tegelijk ingedrukt houden) en kies "Fabrieksreset → Ja" voor een volledige reset, of "Ritteller resetten" om alleen je dagteller te wissen.
Mijn Ananda D16 gaat niet aan — wat nu?
Controleer of de accu is ingeschakeld en geladen en of de displaykabel goed vastzit en heel is. Een beschadigde kabel is de meest voorkomende oorzaak; is die in orde, dan is het display mogelijk defect.
Hoeveel garantie zit er op het display?
De fabrikant geeft doorgaans 24 maanden garantie op het display. Bij AE-trading krijg je bovendien 2 jaar garantie op e-bikes, gratis verzending vanaf €150 en de mogelijkheid om een proefrit in de showroom in te plannen.
Hulp nodig bij je Ananda D16 display?
Kom je er niet uit of heb je een vervangend onderdeel nodig? Bekijk onze e-bike displays en e-bike onderdelen, of lees onze algemene gids e-bike & fatbike foutcodes uitgelegd. Voor persoonlijk advies kun je een proefrit aanvragen of contact opnemen.
