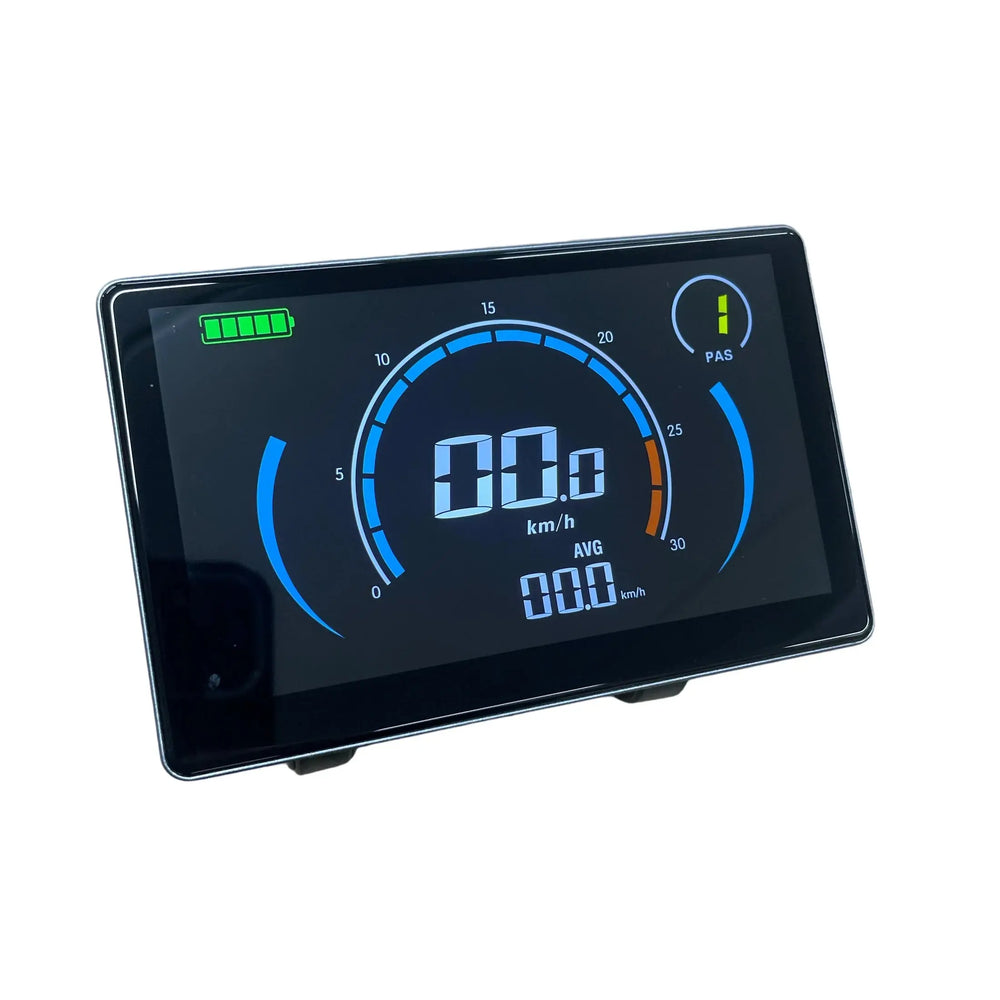

Fatbike display uitleg: H6C, M5, HC80 en C80 — wat zie je en welke past?

Een fatbike display is het kleine scherm op je stuur dat je snelheid, accuniveau, trapondersteuning en kilometerstand laat zien — en bij een storing toont het een foutcode. Op de fatbikes die wij verkopen kom je vooral vier displays tegen: de H6C, de M5, de HC80 en het C80 kleurendisplay. In deze gids leggen we uit wat je op het scherm ziet, welk display op jouw fatbike past en wat je doet bij een foutmelding.

Wat is een fatbike display en wat zie je erop?

Het display is de boordcomputer van je fatbike. Het zit op het stuur (vaak in het midden of links naast de handvatten) en communiceert met de controller en de accu. Via het display bedien je de trapondersteuning en lees je in één oogopslag af hoe het met je fatbike gaat.

De meeste fatbike displays tonen dezelfde basisinformatie:

• Snelheid — je actuele snelheid, meestal in km/u.
• Accuniveau — een batterijbalk of percentage dat aangeeft hoeveel lading er nog over is.
• Trapondersteuning (PAS-niveau) — het ondersteuningsniveau waarin je rijdt, vaak van 0 tot 5.
• Kilometerstand — totaalafstand (ODO) en daginstand (TRIP).
• Foutcodes — bij een storing verschijnt er een code (bijvoorbeeld E + een cijfer) op het scherm.

Full-color displays laten dit overzichtelijker en met meer kleur zien dan een eenvoudig zwart-wit LCD, maar de functie blijft hetzelfde: jou onderweg informeren en de fatbike aansturen.

Welke fatbike displays zijn er?

Bij AE-trading vind je voor de populaire fatbikes van Ouxi en QmWheel vier veelgebruikte displays. Hieronder zie je ze naast elkaar, met de modellen waar ze standaard bij horen. Alle displays die wij leveren zijn begrensd op de wettelijke 25 km/u.

Een NFC-sleutelkaart betekent dat je de fatbike pas kunt inschakelen nadat je een bijbehorende kaart langs het display houdt — een extra drempel tegen ongewenst gebruik. Wil je alle opties bekijken? In onze collectie Elektronica vind je de displays, controllers en kabelbomen bij elkaar.

Welk display past op jouw fatbike?

Kies altijd het display dat hoort bij jouw model en bouwjaar. Een display moet samenwerken met de controller, de kabelboom (stekkers) en de accu van je fatbike. Past de stekker niet of spreekt het display de controller niet aan, dan werkt het niet of verschijnt er een foutmelding.

• Rijd je op een QmWheel V20? Dan is de H6C 3.0 full-color display de standaardkeuze.
• Heb je een Ouxi V8, C80, H9 of C90? Dan past het M5 3.0 display.
• Wil je een full-color scherm met NFC-beveiliging? Bekijk de HC80 (V8/C80/H9/C90 én V20) of het C80 kleurendisplay.

Twijfel je over de compatibiliteit? Kijk welk display er nu op je fatbike zit, controleer het type stekker, of vraag het ons even na. Verkeerd besteld is zonde van de moeite, dus liever vooraf zeker weten.

De symbolen op je fatbike display uitgelegd

De precieze indeling verschilt per display, maar deze elementen kom je vrijwel altijd tegen:

• Groot cijfer in het midden: je snelheid.
• Batterijsymbool: het accuniveau, vaak in balkjes. Hoe minder balkjes, hoe lager de lading.
• Cijfer bij "PAS" of een trede-symbool: het niveau van trapondersteuning. Met de plus- en minknoppen pas je dit aan.
• ODO / TRIP: totale kilometerstand en de afstand van je huidige rit.
• Lampsymbool: geeft aan of je verlichting aanstaat.
• Moersleutel of "E-code": een waarschuwing of storingsmelding.

Het in- en uitschakelen gebeurt meestal met een aan/uit-knop op het display zelf. Met de plus- en minknoppen wissel je tussen de ondersteuningsniveaus en blader je door de informatie.

Fatbike display instellen

De basisbediening (aanzetten, ondersteuning kiezen, verlichting aan) werkt op vrijwel elk display hetzelfde via de aan/uit-, plus- en minknoppen. Voor instellingen die dieper in het menu zitten — zoals het wisselen tussen km/u en mijl, of het terugzetten van de dagteller — verschilt de knopvolgorde per displaytype.

Raadpleeg daarom altijd de handleiding die bij jouw fatbike of display hoort, of laat het ons in de showroom voordoen. Belangrijk: het display van een legale fatbike is begrensd op 25 km/u. Die begrenzing aanpassen (opvoeren) maakt je fatbike op de openbare weg een bromfiets of zelfs onverzekerbaar — doe dat dus niet.

Foutmelding of foutcode op je display?

Verschijnt er een code als E1, E2 of een moersleutel op je scherm, dan signaleert de fatbike een probleem — bijvoorbeeld met de motor, de gashendel, de rem-sensor of een losse stekker. Het display is in dat geval de boodschapper, niet per se de boosdoener.

Controleer eerst de eenvoudige dingen: zit elke stekker goed vast, is de accu voldoende geladen en zit hij stevig in de houder? Vaak verdwijnt de melding al na het opnieuw aansluiten van een kabel. Wat elke code precies betekent, lees je in onze gids E-bike & fatbike foutcodes uitgelegd.

Display vervangen of upgraden

Is je display kapot, beslagen of gebarsten? Dan kun je het los vervangen zonder een nieuwe fatbike te kopen. Veel rijders kiezen daarbij meteen voor een upgrade van een eenvoudig LCD naar een full-color display zoals de HC80. Let er bij het bestellen op dat het nieuwe display compatibel is met je controller en kabelboom.

Alle losse displays en bijbehorende onderdelen vind je in de collecties Fatbike onderdelen en Elektronica. Zoek je juist een complete fatbike? Bekijk dan onze fatbikes — die leveren we rijklaar af, met 2 jaar garantie op e-bikes, gratis verzending vanaf €150 en de mogelijkheid om eerst een proefrit te maken in de showroom.

Veelgestelde vragen over fatbike displays

Wat is een H6C display?

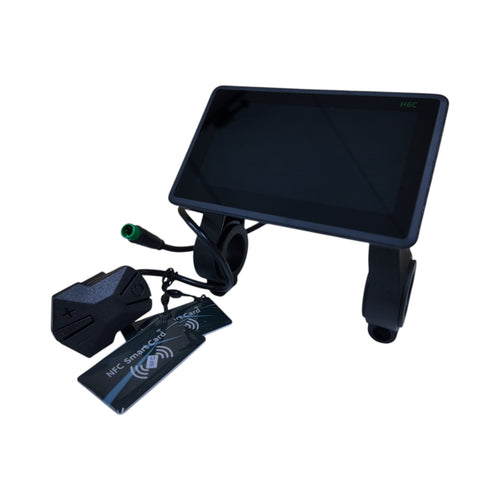

De H6C 3.0 is het full-color LCD-display dat standaard op de nieuwe QmWheel V20 fatbike zit. Het toont je snelheid, accuniveau, trapondersteuning en kilometerstand, en is begrensd op 25 km/u.

Welk display past op de Ouxi V8?

Op de Ouxi V8 (en de C80, H9 en C90) past standaard het M5 3.0 display. Wil je een full-color scherm met NFC-sleutelkaart, dan is de HC80 een geschikt alternatief dat ook op deze modellen past.

Wat betekent een foutcode op mijn fatbike display?

Een foutcode (zoals E1 of E2) betekent dat de fatbike een storing detecteert, bijvoorbeeld in de motor, gashendel, rem-sensor of een losse kabel. Controleer eerst alle stekkers en de accu; helpt dat niet, raadpleeg dan de foutcode-gids of neem contact met ons op.

Kan ik mijn fatbike display vervangen?

Ja, het display is een los onderdeel dat je kunt vervangen zonder een nieuwe fatbike aan te schaffen. Zorg er wel voor dat het vervangende display compatibel is met de controller en kabelboom van jouw model.

Waarom is mijn fatbike begrensd op 25 km/u?

In Nederland mag een elektrische fiets met trapondersteuning tot 25 km/u ondersteunen. Daarboven valt de fiets juridisch in een andere categorie (bromfiets), met eigen eisen voor kenteken, verzekering en helm. Daarom leveren wij displays die op 25 km/u begrensd zijn.

Wat is een NFC-sleutelkaart bij een display?

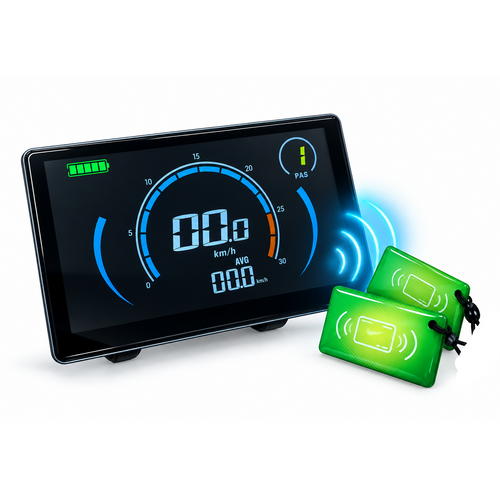

Bij displays als de HC80 en het C80 kleurendisplay schakel je de fatbike pas in door een bijbehorende NFC-kaart langs het scherm te houden. Dat werkt als een extra slot tegen ongewenst gebruik van je fatbike.
