H6C display QmWheel V20: bediening, instellingen en foutcodes

Wat is het H6C display van de QmWheel V20?

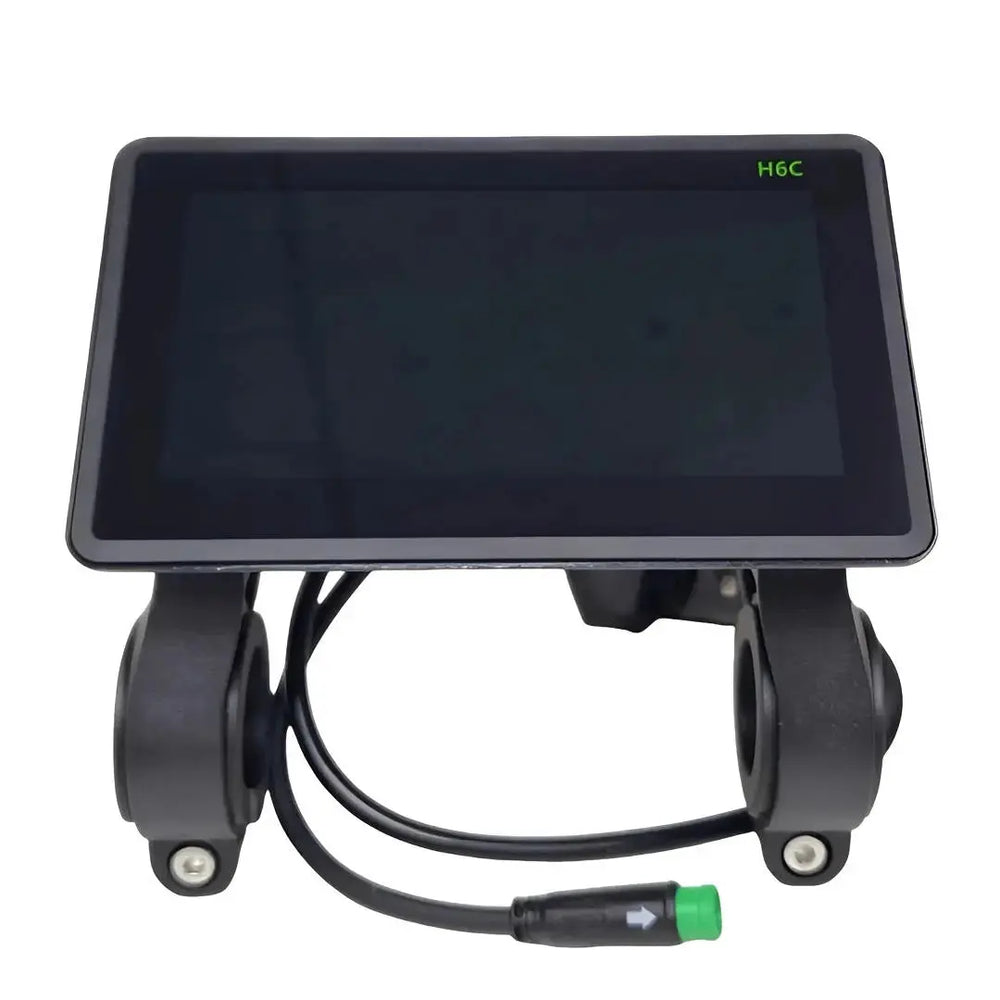

Het H6C display is het full-color LCD-scherm dat standaard op de QmWheel V20 (en V20 Pro) fatbike zit. Op één oogopslag lees je je snelheid, de actieve trapondersteuning (PAS-stand), het accuniveau en de afgelegde afstand af. Wil je snel weten hoe je het H6C display bedient, instelt en afleest? In deze handleiding leggen we stap voor stap uit hoe de knoppen werken, hoe je de snelheid en eenheden instelt, wat de symbolen betekenen en wat je doet als er een foutcode verschijnt.

Het H6C is een zogeheten 3.0-display: helder, in kleur en goed afleesbaar in fel zonlicht. Het is begrensd op 25 km/u, zoals wettelijk verplicht is voor een elektrische fiets met trapondersteuning in Nederland.

De knoppen van het H6C display uitgelegd

De bediening van het H6C verloopt via een aparte knoppenunit aan de linkerkant van het stuur. Doorgaans vind je hierop drie knoppen terug:

• Aan/uit-knop (power): kort indrukken zet het display aan of uit. Langer ingedrukt houden schakelt op veel modellen de verlichting in en uit.
• Plus-knop (+): verhoogt de trapondersteuning naar een hogere PAS-stand.
• Min-knop (−): verlaagt de trapondersteuning naar een lagere stand.

De PAS-standen lopen meestal van 0 (geen ondersteuning) tot 5 (maximale ondersteuning). Hoe hoger de stand, hoe krachtiger de motor je ondersteunt — en hoe sneller je accu leegloopt. Voor de meeste ritten is stand 2 of 3 een prettige balans tussen bereik en gemak.

Het H6C display aflezen: welke symbolen zie je?

Het H6C toont de belangrijkste rij-informatie tegelijk op het scherm. De vaste onderdelen die je terugziet, zijn:

• Snelheid: groot in het midden, in km/u.
• Accu-indicator: een batterijsymbool met streepjes dat de resterende capaciteit aangeeft. Vol is alle streepjes; knipperend of leeg betekent dat het tijd is om op te laden.
• PAS-stand: het cijfer van de huidige trapondersteuning.
• Afstand: dagteller (TRIP) en totaalteller (ODO/TOTAL).
• Verlichtingssymbool: een lampje dat oplicht als de koplamp aanstaat.

Tip: de accu-indicator op een display is een schatting op basis van spanning. Bij koud weer of onder zware belasting (bijvoorbeeld bergop of met bagage) kan het aantal streepjes tijdelijk dalen en daarna weer stijgen. Dat is normaal gedrag en geen defect.

H6C display instellen: snelheid, eenheden en helderheid

De meeste instellingen van het H6C bereik je via het instellingenmenu. Op dit type fatbike-display open je dat doorgaans door de + en − knop een paar seconden tegelijk ingedrukt te houden terwijl het display aanstaat. In dat menu pas je per parameter waarden aan met + en −, en bevestig je met de aan/uit-knop.

Veelgebruikte instellingen zijn:

• Eenheid (km of mijl): stel in op kilometers voor gebruik in Nederland.
• Helderheid: meestal drie standen, handig om het scherm overdag feller en 's avonds zachter te zetten.
• Automatische uitschakeltijd: de tijd waarna het display zichzelf uitzet als je niet rijdt.
• Trip resetten: de dagteller op nul zetten.

Let op de wettelijke grens: een fatbike die als elektrische fiets op de openbare weg wordt gebruikt, mag tot maximaal 25 km/u trapondersteuning geven. Het H6C is daarop ingesteld. Het wegnemen van die begrenzing maakt van je fatbike juridisch een bromfiets of snorfiets, met alle gevolgen voor kenteken, verzekering en helmplicht. Houd de begrenzing dus op 25 km/u.

H6C display gaat niet aan? Eerste controles

Reageert het display niet, doorloop dan eerst deze checks voordat je aan een defect denkt:

• Is de accu opgeladen en goed vergrendeld? Een niet volledig ingeklikte of lege QmWheel V20 accu levert geen stroom aan het display.
• Staat de accu aan? Veel accu's hebben een eigen aan/uit-knop die ingedrukt moet worden.
• Zitten alle stekkers vast? Een losgeschoten of vochtige connector tussen display, kabelboom en controller kan de communicatie verstoren.
• Is het contact schoon en droog? Veeg vocht weg en controleer op corrosie bij de contactpunten.

Werkt het daarna nog niet, dan kan het display, de kabelboom of de controller defect zijn. Bekijk dan de losse onderdelen in onze elektronica-collectie of laat het nakijken in onze showroom.

Foutcodes op het H6C display

Verschijnt er een foutcode (vaak een E gevolgd door een cijfer, zoals E01 of E07), dan meldt het systeem een storing in een specifiek onderdeel. De fiets blokkeert de ondersteuning meestal uit veiligheid. In het algemeen wijzen foutcodes op een van deze categorieën:

• Motor- of hall-sensorfout: probleem in de motor of de sensoren die de positie van de motor meten.

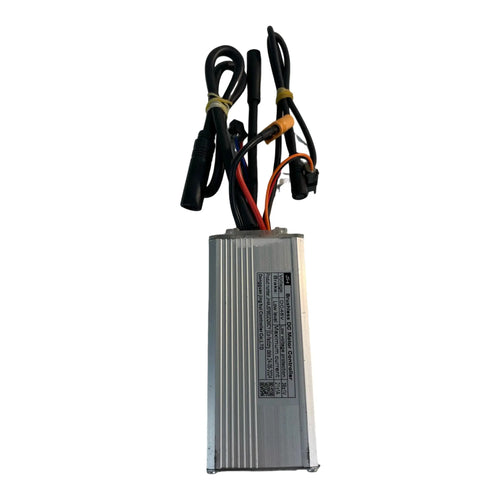

• Controllerfout: storing in de regelaar die motor, accu en display aanstuurt.
• Communicatiefout: verstoorde verbinding tussen display en controller, vaak door een losse of natte stekker.
• Remsensor- of gashendelfout: de fiets denkt dat je remt of gas geeft terwijl dat niet zo is.
• Spanningsfout: accuspanning te hoog of te laag.

De exacte betekenis per cijfercode verschilt per displayversie en firmware. Noteer daarom altijd de precieze code die je ziet en de situatie waarin hij optrad. Begin met de eenvoudige stappen: zet de fiets volledig uit en weer aan, controleer alle stekkers en kijk of de accu goed zit. Komt de code terug, neem dan contact met ons op met het modelnummer en de foutcode erbij, zodat we het juiste onderdeel kunnen bepalen. Werk nooit zelf aan de bedrading zonder de fiets uit te schakelen.

Onderhoud: zo houd je je H6C display in topconditie

Het H6C is gemaakt voor dagelijks gebruik, maar een paar gewoontes verlengen de levensduur:

• Maak het scherm schoon met een vochtige, zachte doek — nooit met een hogedrukreiniger of agressieve schoonmaakmiddelen.
• Parkeer je fatbike zoveel mogelijk uit de volle zon en regen; aanhoudende warmte en vocht zijn de grootste vijanden van elektronica.
• Controleer regelmatig of de stekkers bij het stuur goed vastzitten en droog zijn.
• Berg de fiets in de winter droog en vorstvrij op, samen met een (deels) geladen accu.

Twijfel je welk display, welke accu of welke controller bij jouw fatbike past? In onze QmWheel-collectie vind je de originele onderdelen voor de V20, en je kunt het losse H6C display voor de QmWheel V20 rechtstreeks bestellen. Bij AE-trading wordt elke fatbike rijklaar geleverd, krijg je 2 jaar garantie op e-bikes, en is verzending vanaf €150 gratis. Liever eerst proefrijden? Dat kan in onze showroom.

Veelgestelde vragen over het H6C display

Op welke fatbike zit het H6C display?

Het H6C 3.0 full-color display is het standaarddisplay van de QmWheel V20 en V20 Pro fatbike. Het is begrensd op 25 km/u.

Hoe zet ik het H6C display aan?

Druk kort op de aan/uit-knop op de knoppenunit aan de linkerkant van het stuur. Zorg dat de accu is opgeladen, goed vergrendeld en (indien aanwezig) met de eigen knop is ingeschakeld.

Hoe stel ik de trapondersteuning in op het H6C?

Gebruik de plus-knop (+) om naar een hogere PAS-stand te gaan en de min-knop (−) om te verlagen. De standen lopen doorgaans van 0 tot 5; hoger geeft meer ondersteuning maar verbruikt meer accu.

Wat betekent een foutcode op mijn H6C display?

Een foutcode (meestal E gevolgd door een cijfer) wijst op een storing in bijvoorbeeld de motor, controller, bedrading, remsensor of accuspanning. Zet de fiets uit en weer aan, controleer alle stekkers en de accu. Komt de code terug, noteer dan de exacte code en neem contact met ons op.

Kan ik de snelheid op het H6C display verhogen boven 25 km/u?

Nee, dat raden we af. De begrenzing op 25 km/u is wettelijk verplicht voor een elektrische fiets. Wie de begrenzing verwijdert, rijdt juridisch op een bromfiets of snorfiets en is verplicht tot kenteken, verzekering en helm.

Mijn H6C display gaat niet aan, wat nu?

Controleer of de accu vol en vergrendeld is, of de accu zelf is ingeschakeld, en of alle stekkers tussen display, kabelboom en controller vastzitten en droog zijn. Helpt dat niet, dan kan een onderdeel defect zijn en is nakijken verstandig.
